Accessori per minicontattori potenza e SH05

  • Generale
  • Tabella tecnica
  • Documentazione

La serie di  minicontattori di potenza LS02K, LS05 e LS06K ha una linea di accessori, comune anche con i minicontattori ausiliari SH05, che permette soprattutto di ampliare la dotazione di contatti ausiliari.

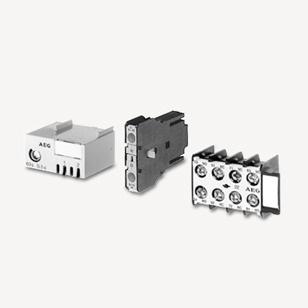

Gli accessori per minicontattori di potenza disponibili sono:
-Blocchetto frontale di contatti ausiliari a 4 contatti, con numerazione secondo DIN EN 50012
-Blocchetto frontale di contatti ausiliari a 4 contatti, con numerazione secondo DIN EN 50005
-Blocchetto laterale di contatti ausiliari a 1 contatto
-Modulo temporizzato con ritardo all'eccitazione 0,5...60sec. (montaggio frontale o laterale)
-Limitatore di sovratensione di tipo RC per tensioni 12...60V 50/60Hz; 72...240V 50/60Hz; oppure a diodo per tensioni 6...240V dc
-Dispositivi di interblocco
-Bobine di ricambio

Blocchetti di contatti ausiliari aggiuntivi

Corrente nominale Ith (A):
10
Tensione e corrente nominale Ue - Ie AC-15:
120V-6A; 230V-6A; 400V-4A; 500V.1A; 600V-1A; UL CSA A600
Tensione e corrente nominale Ue - Ie DC-13:
24V-4A; 48V-2A; 110V-0,7A; 220V-0,3A; 440V-0,1A; UL CSA Q600
Valori minimi di funzionamento:
5mA, 17V
Resistenza di isolamento (Mohm):
Tra contatti adiacenti >10; tra contatti e terra >10, tra ingresso e uscita >1
impedenza (mohm):
2,4
Tensione di isolamento Ui (V):
750
Capacità dei terminali:
la stessa del circuito principale
